Sự khác biệt giữa van cầu và van cổng là gì?

Là thiết bị chính để kiểm soát luồng phương tiện trong hệ thống đường ống,Van Quả cầuVàVan cổnglà cả hai van cắt, nhưng chúng khác nhau đáng kể trong thiết kế kết cấu, đặc điểm làm việc và các kịch bản áp dụng. Lựa chọn không chính xác có thể ảnh hưởng đến hiệu quả hệ thống và thậm chí gây ra các mối nguy hiểm an toàn.

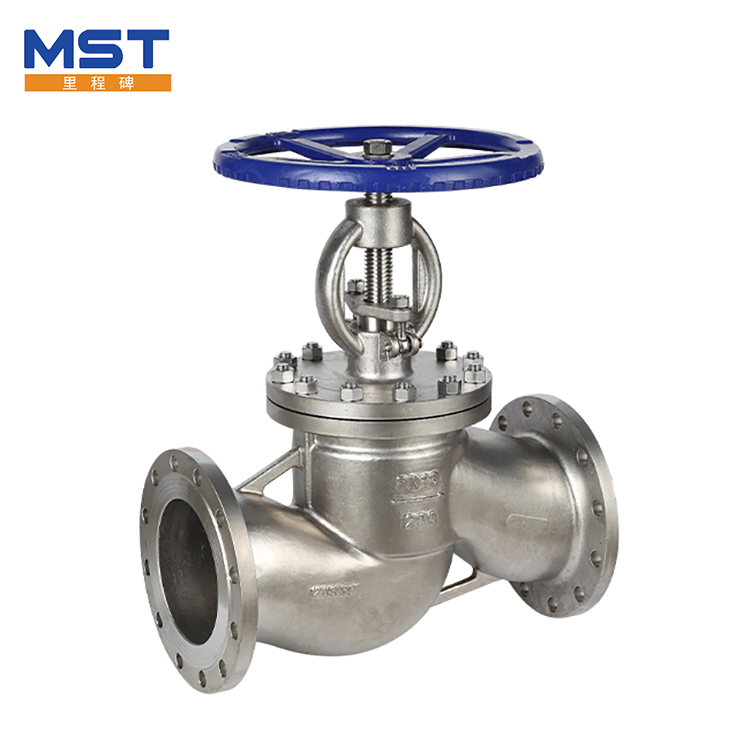

Sự khác biệt thiết yếu trong thiết kế cấu trúc xác định các đặc điểm chức năng. Van Quả cầu áp dụng cấu trúc "đánh chặn thẳng đứng đĩa". Có một ghế van vuông góc với hướng của chất lỏng trong thân van. Đĩa van di chuyển lên xuống qua thanh vít để đạt được niêm phong. Chất lỏng cần thực hiện một lần quay 90 độ để chảy qua thân van. Hệ số điện trở dòng chảy (khoảng 3-5) cao hơn nhiều so với van cổng. Van cổng dựa vào "đánh chặn song song cổng". Cổng di chuyển theo chiều dọc dọc theo đường trung tâm của ghế van. Khi được mở hoàn toàn, cổng được tách hoàn toàn khỏi kênh dòng chảy. Hệ số điện trở dòng chảy chỉ là 0,1-0,5, gần với khả năng dòng chảy của một đường ống ngắn.

Kiểm soát dòng chảy và hiệu suất niêm phong mỗi người có sự nhấn mạnh riêng. Đĩa van và ghế van của van địa cầu là các con dấu tiếp xúc mặt, và việc niêm phong đáng tin cậy hơn khi đóng. Nó đặc biệt phù hợp với các đường ống có đường kính nhỏ áp suất thấp (DN15-DN100) và dòng chảy có thể được điều chỉnh chính xác bằng việc mở đĩa van. Nó thường được sử dụng trong các trường hợp đòi hỏi phải điều chỉnh (như hệ thống sưởi ấm). Tuy nhiên, bề mặt niêm phong của nó dễ dàng bị hư hại do xói mòn chất lỏng tốc độ cao và tuổi thọ dịch vụ của nó thường là 10.000-20.000 lần mở và đóng cửa. Cổng của van cổng được tiếp xúc với ghế van. Không có mất mát khi mở hoàn toàn. Nó phù hợp với các đường ống có đường kính lớn (DN100-DN1000), nhưng nó cần phải được căn chỉnh chính xác khi đóng, nếu không nó dễ bị rò rỉ và điều chỉnh dòng chảy không thể đạt được. Nó chủ yếu được sử dụng trong điều kiện hoàn toàn mở và đóng hoàn toàn (chẳng hạn như nguồn nước máy).

Sự khác biệt trong điều kiện làm việc áp dụng là rõ ràng. Van Quả cầu phù hợp để truyền tải các phương tiện sạch như nước sạch và dầu. Áp suất làm việc thường không quá 16MPa và phạm vi nhiệt độ là -29 đến 425. Hãy chú ý đến hướng dòng chảy (đầu vào thấp và ổ cắm cao) trong quá trình cài đặt, nếu không, hiệu suất niêm phong sẽ giảm. Van cổng có thể được sử dụng để vận chuyển môi trường có chứa một lượng nhỏ các hạt (như nước thải), với mức áp suất lên tới 42MPa, phạm vi thích ứng nhiệt độ rộng hơn (-196 đến 540) và không có giới hạn hướng nào khi không dễ bị cản trở.

Chi phí bảo trì và cuộc sống dịch vụ cần được xem xét toàn diện. Cấu trúc kết nối que và đĩa vít của van toàn cầu rất đơn giản, và chỉ cần thay thế miếng đệm niêm phong trong quá trình bảo trì. Chi phí bảo trì duy nhất là khoảng 50% van cổng. Van cổng có cấu trúc hướng dẫn phức tạp giữa cổng và thân van. Nếu nó bị mắc kẹt, nó cần phải được tháo rời như một toàn bộ, và thời gian bảo trì gấp 2-3 lần so với van toàn cầu. Tuy nhiên, ở trạng thái mở hoàn toàn, điện trở dòng chảy của van cổng là nhỏ, có thể làm giảm mức tiêu thụ năng lượng của đường ống và kinh tế hơn để sử dụng lâu dài.

Khi chọn, nguyên tắc cơ bản của "chọnVan Quả cầucho một đường kính nhỏ vàVan cổngcho một đường kính lớn; chọn van toàn cầu để điều chỉnh dòng chảy, chọn van cổng để mở và đóng toàn bộ; Chọn van toàn cầu cho phương tiện sạch và van cổng cho các hạt chứa môi trường "chỉ nên được tuân thủ bằng cách kết hợp áp suất hệ thống, đặc tính trung bình và tần số vận hành, hiệu suất tối ưu của van có thể được đưa vào hoạt động và hoạt động an toàn và hiệu quả của hệ thống đường ống được đảm bảo.
